UNSERE MODELLE

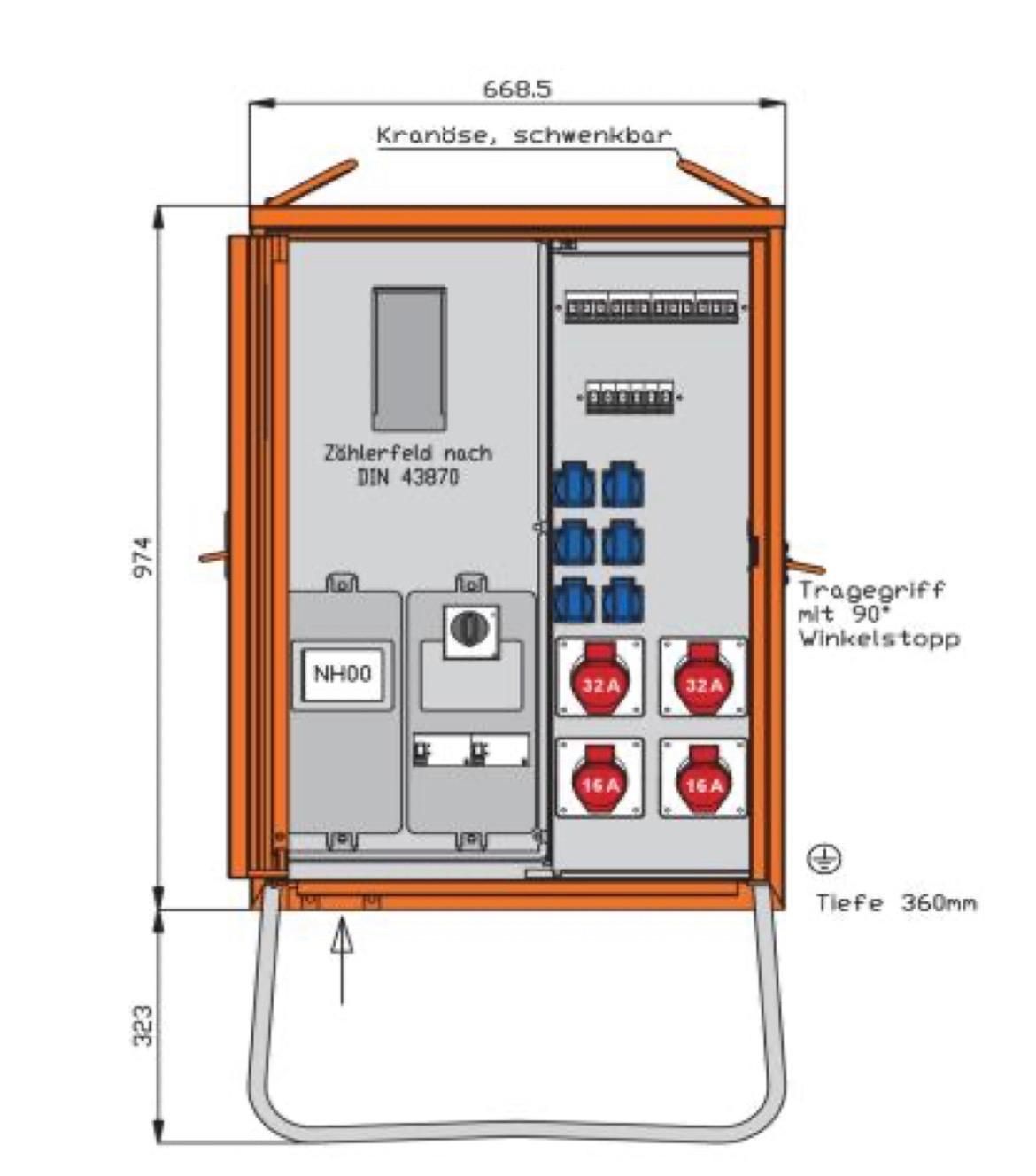

 WAV0135

Hersteller: WALTHER-WERKE
Artikelnummer: WAV0135
EAN: 4015609594986


Produktübersicht:

Typ: Anschlussverteilerschrank für Baustrom
Leistung: 44 kVA (Anschlussleistung)
Spannung: 230/400 V, 50 Hz
Nennstrom: 63 A
Schutzart Gehäuse: IP44 (Schutz vor Spritzwasser)
Schutzart Messeinrichtung: IP54
Maße (HxBxT): ca. 974 x 669 x 360 mm
Gewicht: ca. 52 kg (netto)


Ausstattung:

  • Gehäuse: Stahlblech, elektrolytisch verzinkt, mit robustem Kunststoff-Lack (RAL 2004, reinorange)
  • Tür: Einfachtür mit Federfallriegel (für Vorhängeschloss) und Griffmulde
  • Tragehilfen: Kranösen und seitliche Tragegriffe
  • Untergestell: Feuerverzinkt mit Ösen zur Erdung


Elektrische Ausstattung:

  • 1 NH00-Sicherungslasttrennschalter, 80 A
  • 1 Zählerplatz (ohne Zähler) nach DIN 43870/2
  • 1 Leistungsschalter, 3-polig, 63 A, thermisch-magnetisch
  • 1 RCD-Schutzschalter Typ B, 4-polig, 63 A / 30 mA
  • 1 RCD-Schutzschalter Typ B, 4-polig, 40 A / 30 mA
  • Leitungsschutzschalter (MCB):
  • 1 x 3-polig, 32 A
  • 2 x 3-polig, 16 A
  • 6 x 1-polig, 16 A
  • Steckdosen:
  • 2 x CEE-Anbaudosen 32 A, 5-polig, 400 V
  • 2 x CEE-Anbaudosen 16 A, 5-polig, 400 V
  • 6 x Schuko-Steckdosen 16 A, 230 V


Besondere Merkmale:

  • Ausführung nach IEC 61439-4 und DIN/VDE 43868/1
  • Einbauten bis RCD-Schutzschalter im Isolierstoffgehäuse
  • Schutz vor Fehlerströmen dank mehrerer RCD-Schalter
  • Ideal für Baustellen und temporäre Stromversorgung


BAUSTROM ANFRAGEN

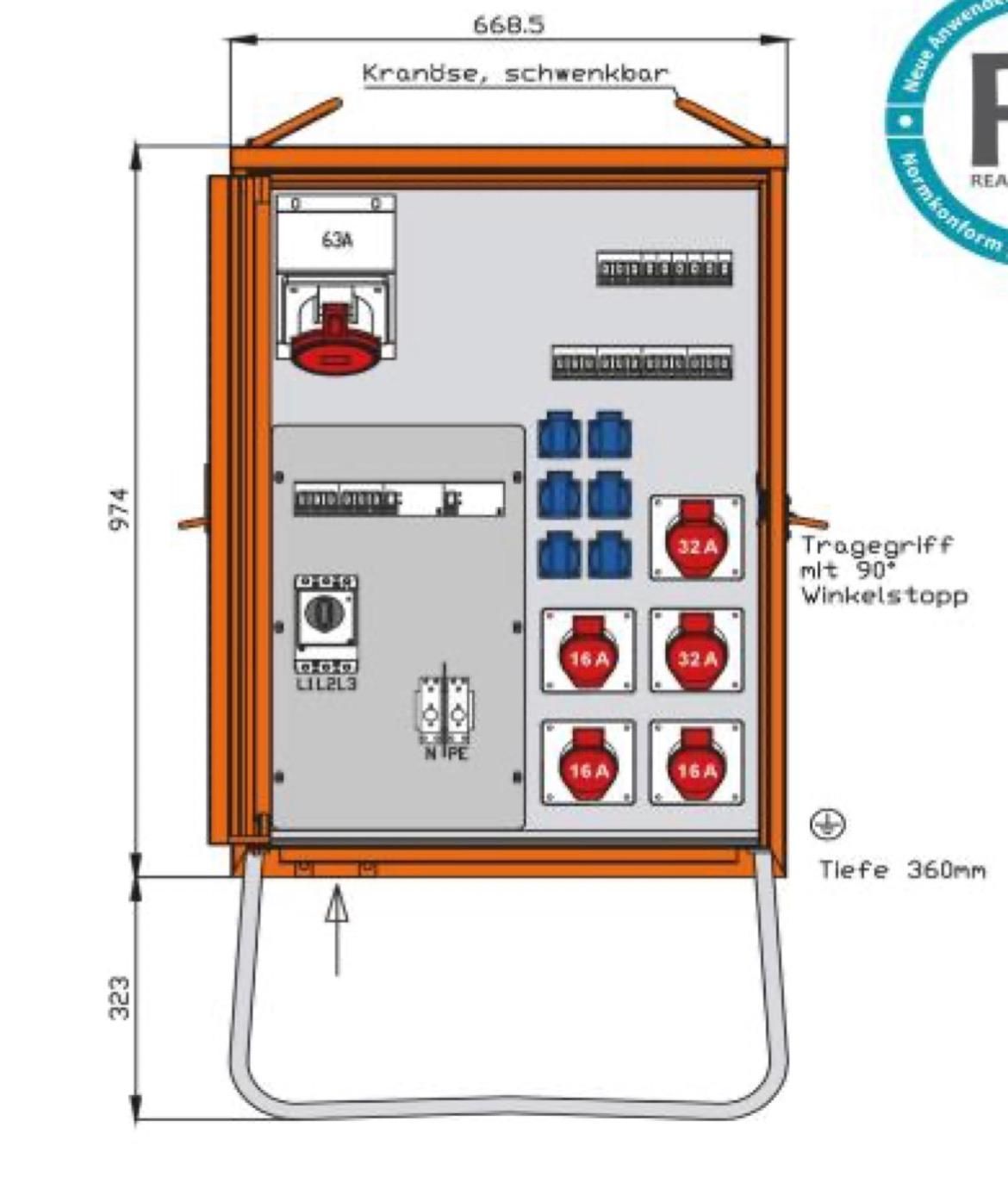

WV0428R1

Hersteller: WALTHER-WERKE
Artikelnummer: WV0428R1
EAN: 4015609066001


Produktübersicht:

Typ: Verteilerschrank für Baustrom
Anschlussleistung: 55 kVA
Spannung: 230/400 V, 50 Hz
Nennstrom: 80 A
Schutzart: IP44 (spritzwassergeschützt)
Maße (H x B x T): ca. 1297 x 669 x 360 mm
Gewicht: ca. 57 kg (netto)


Ausstattung:

  • Gehäuse aus elektrolytisch verzinktem Stahlblech
  • Schwermetallfreie Kunststoff-Lackierung, Farbe RAL 2004 – Reinorange
  • Einfachtür mit Griffmulde und Federfallriegel (für Vorhängeschloss vorbereitet)
  • Kranösen und seitliche Tragegriffe
  • Feuerverzinktes Untergestell mit Ösen für Erdnägel
  • Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
  • Nach Norm IEC 61439-4


Elektrische Ausstattung:

  • Hauptschutz / Einspeisung:
  • 1 CEE-Einspeisung 63A / 400V / 5-polig / 6h
  • 1 Leistungsschalter 3-polig 80A (thermisch-magnetisch)
  • 1 RCD-Schutzschalter Typ B, 4-polig, 63A / 300mA
  • 1 RCD-Schutzschalter Typ B, 4-polig, 63A / 30mA
  • CEE- und Schuko-Abgänge:
  • 1 × CEE 63A / 400V / 5-polig / 6h
  • 2 × CEE 32A / 400V / 5-polig / 6h
  • 3 × CEE 16A / 400V / 5-polig / 6h
  • 6 × Schuko-Steckdosen 16A / 230V
  • Absicherung:
  • 1 × Leitungsschutzschalter (MCB) 3P 63A –C
  • 1 × Leitungsschutzschalter (MCB) 3P 63A –D
  • 2 × Leitungsschutzschalter (MCB) 3P 32A –C
  • 3 × Leitungsschutzschalter (MCB) 3P 16A –C
  • 6 × Leitungsschutzschalter (MCB) 1P 16A –C


Technische Daten:

MerkmalWertAnschlussleistung55 kVABemessungsspannung230/400 VBemessungsstrom80 AFrequenz50 HzSchutzartIP44GehäusematerialStahlblechMaße (HxBxT)1297 x 669 x 360 mmGewicht57 kg netto / 92 kg bruttoKlassifikationETIM 7.0 – EC000484


Besonderheiten:

  • Zwei RCD-Schutzschalter Typ B für umfassenden Fehlerstromschutz
  • Sechs Schuko-Steckdosen und sechs CEE-Abgänge (16–63A)
  • Robuste, wetterfeste Ausführung für den Baustelleneinsatz
  • Praktische Transportmöglichkeiten durch Tragegriffe und Kranösen


BAUSTROM ANFRAGEN

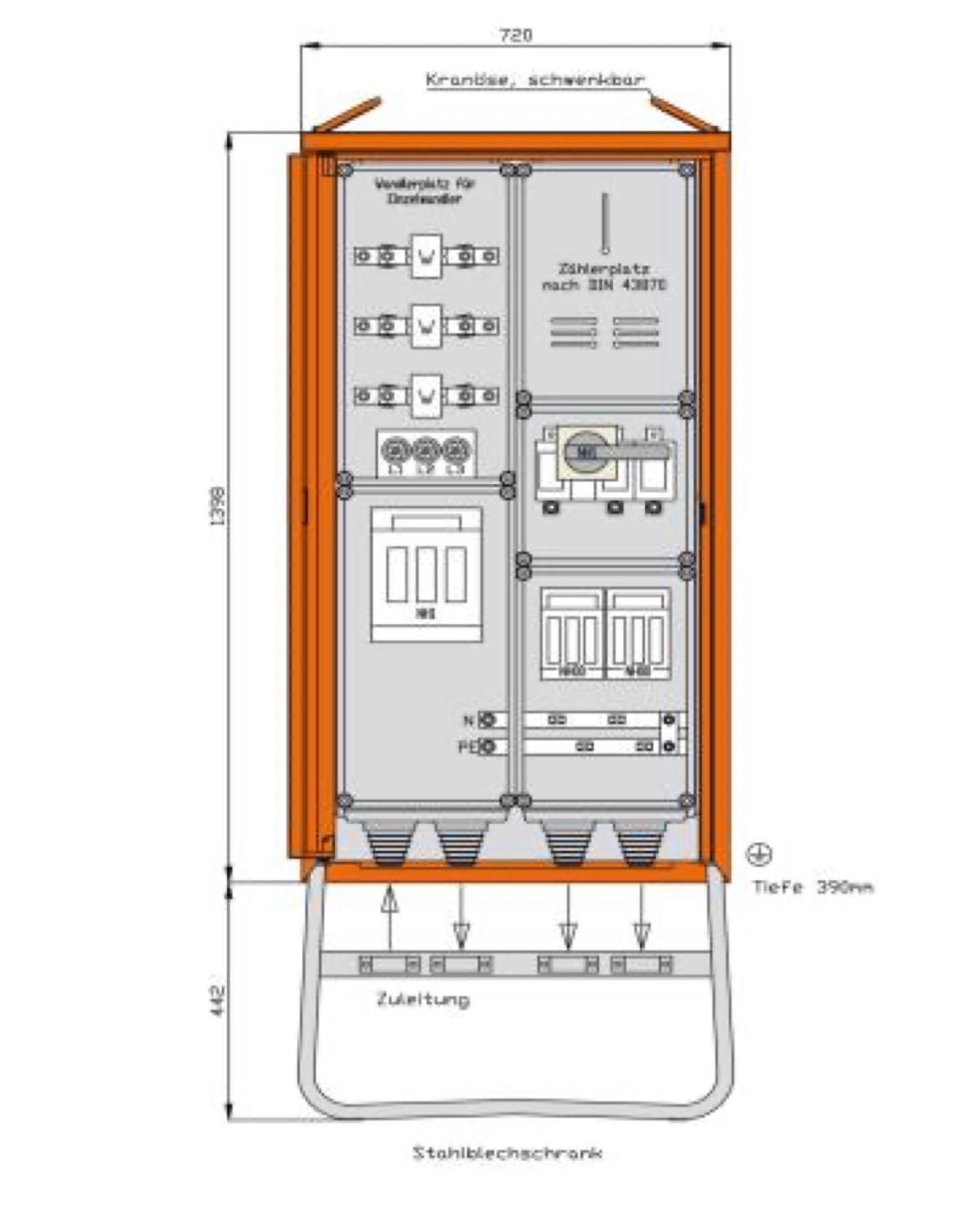

WA0032

Hersteller: WALTHER-WERKE
Artikelnummer: WA0032
EAN: 4015609569403


Produktübersicht:

Typ: Anschlussschrank für Baustrom mit Wandlermessung
Anschlussleistung: 138 kVA
Spannung: 400 V, 50 Hz
Nennstrom: 200 A
Schutzart: IP44 (spritzwassergeschützt)
Messeinrichtung Schutzart: IP54
Maße (H x B x T): ca. 1398 x 720 x 390 mm
Gesamthöhe inkl. Untergestell: ca. 1840 mm
Gewicht: ca. 105 kg (netto)


Ausstattung:

  • Gehäuse aus elektrolytisch verzinktem Stahlblech
  • Schwermetallfreie Kunststoff-Lackierung in RAL 2004 – Reinorange
  • Einfachtür mit Griffmulde und Federfallriegel (für Vorhängeschloss vorbereitet)
  • Kranösen für den sicheren Transport
  • Feuerverzinktes Untergestell mit Ösen für Erdnägel
  • Einbauten im Isolierstoffgehäuse
  • Vorverdrahtet für Einzelwandler
  • Nach Norm IEC 61439-4 und DIN/VDE 43868/1


Elektrische Ausstattung:

Anschluss:

  • Bolzenanschluss M10
  • Mit Cu-Schienen und Isolierstützern
  • Bügelklemmen für Leitungsquerschnitte 10–50 mm²

Messung:

  • Wandlermessung mit Wandleraufnahmevorrichtung
  • 1 Zählerplatz (ohne Zähler) nach DIN 43870/2

Abgänge / Absicherung:

  • 1 × NH1-Sicherungslasttrennschalter 250 A (Hauptsicherung)
  • 1 × NH1-Lasttrennschalter mit Sicherungen 200 A
  • 2 × NH00-Sicherungslasttrennschalter 100 A
  • 1 × Spannungspfadsicherung 3-polig 6 A (DIAZED-System)


Technische Daten:

MerkmalWertAnschlussleistung138 kVABemessungsspannung400 VBemessungsstrom200 AFrequenz50 HzSchutzartIP44MesseinrichtungIP54GehäusematerialStahlblechMaße (HxBxT)1398 x 720 x 390 mmGesamthöhe inkl. Untergestell1840 mmGewicht105 kg netto / 140 kg bruttoKlassifikationETIM 7.0 – EC000484


Besonderheiten:

  • Anschlussschrank mit Wandlermessung für hohe Anschlussleistungen bis 138 kVA
  • Komplett vorverdrahtet und montagefertig
  • Robuste, wetterfeste Bauweise für den Außeneinsatz auf Baustellen
  • Sicherer und stabiler Stand durch feuerverzinktes Untergestell
  • Ideal für den Einsatz als zentraler Einspeisepunkt auf Großbaustellen


BAUSTROM ANFRAGEN

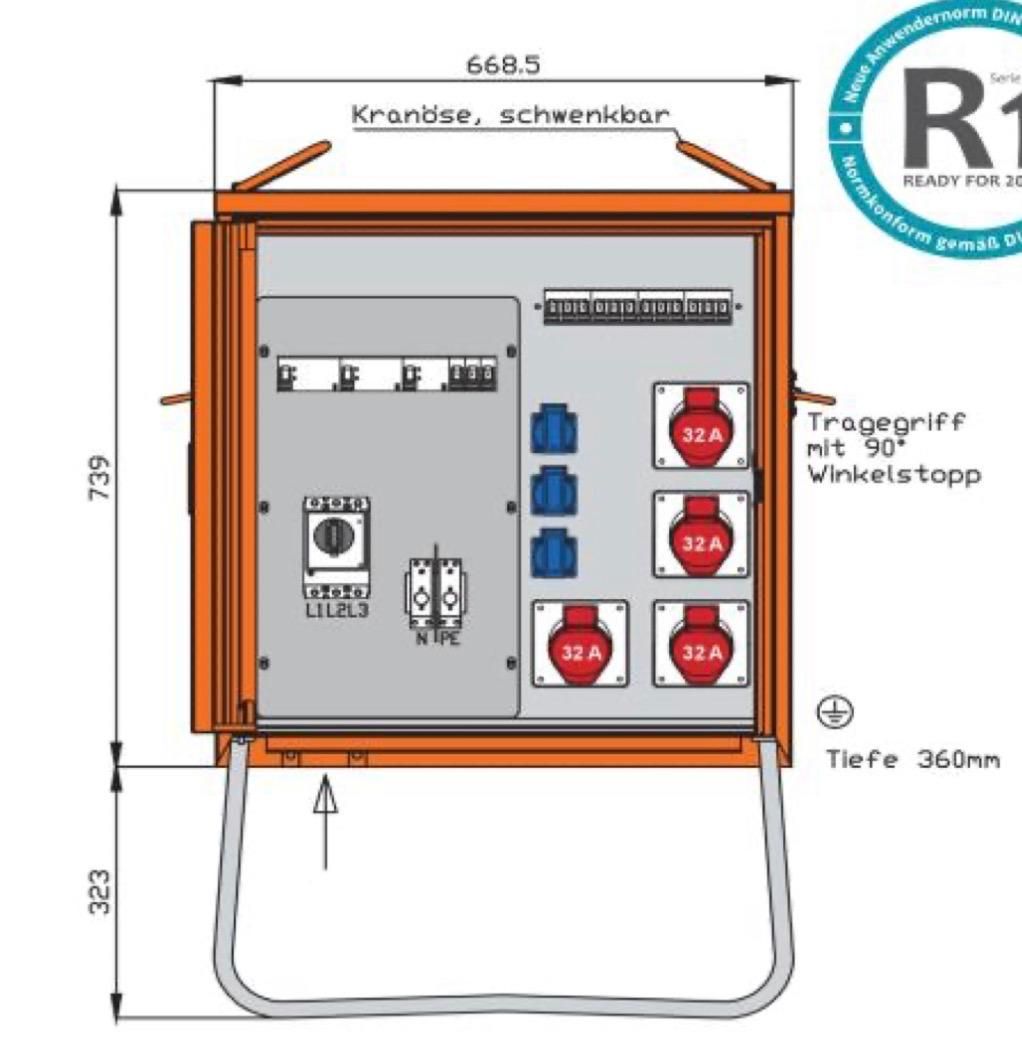

 WV0316CR1

Hersteller: WALTHER-WERKE
Artikelnummer: WV0316CR1
EAN: 4015609068074


Produktübersicht:

Typ: Verteilerschrank für Container / Baustromverteiler
Anschlussleistung: 55 kVA
Spannung: 230/400 V, 50 Hz
Nennstrom: 80 A
Schutzart: IP44 (spritzwassergeschützt)
Maße (H x B x T): ca. 739 x 669 x 360 mm
Gesamthöhe inkl. Untergestell: ca. 1.062 mm
Gewicht: ca. 44 kg (netto)


Ausstattung:

  • Gehäuse aus elektrolytisch verzinktem Stahlblech
  • Schwermetallfreie Kunststoff-Lackierung, Farbe RAL 2004 – Reinorange
  • Einfachtür mit Griffmulde und Federfallriegel (für Vorhängeschloss vorbereitet)
  • Kranösen und seitliche Tragegriffe
  • Feuerverzinktes Untergestell mit Ösen für Erdnägel
  • Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
  • Nach Norm IEC 61439-4
  • Ideal für Container- oder Baustelleneinsätze


Elektrische Ausstattung:

Hauptschutz / Einspeisung:

  • 1 Leistungsschalter 3-polig, 80 A (thermisch-magnetisch)
  • 1 RCD-Schutzschalter Typ B, 4-polig, 63 A / 30 mA
  • 1 RCD-Schutzschalter Typ A, 4-polig, 40 A / 30 mA

Abgänge / Steckdosen:

  • 4 × CEE-Steckdosen 32 A / 400 V / 5-polig / 6h
  • 3 × Schuko-Steckdosen 16 A / 230 V

Absicherung:

  • 4 × Leitungsschutzschalter (MCB) 3P 32 A –C
  • 3 × Leitungsschutzschalter (MCB) 1P 16 A –C


Technische Daten:

MerkmalWertAnschlussleistung55 kVABemessungsspannung230/400 VBemessungsstrom80 AFrequenz50 HzSchutzartIP44GehäusematerialStahlblechMaße (HxBxT)739 x 669 x 360 mmGesamthöhe inkl. Untergestell1.062 mmGewicht44 kg netto / 79 kg bruttoKlassifikationETIM 7.0 – EC000484


Besonderheiten:

  • Speziell ausgelegt für Container- und Baustellenanwendungen
  • Zwei RCD-Schutzschalter (Typ A und Typ B) für optimalen Personenschutz
  • Vier CEE-32A-Abgänge und drei Schuko-Steckdosen für flexible Nutzung
  • Kompakte, robuste Bauweise mit hoher Witterungsbeständigkeit
  • Praktische Transportmöglichkeiten durch Tragegriffe und Kranösen
